蔡司三坐标粗糙度和轮廓度测量参数

一、表面质量

1.粗糙度
2.波纹度
3.形状
二、轮廓
蔡司三坐标扫描时,探针尖中心点未经校准的线交付时的总的校准轮廓为入S。
原始轮廓包括波纹度轮廓和粗糙度轮廓。中心线补偿线作为表面参数。
轮廓中的长波成分与轮廓滤波器入c(无波纹的原始轮廓)相互抑制。
通过在原始轮廓上应用滤波器入c和入f形成轮廓,其中的短波和长波的成分偏差相互抑制。

1.轮廓滤波器
2.截止值
3.Gaussian滤波器DIN EN ISO11562
4.入s,入c,入f,

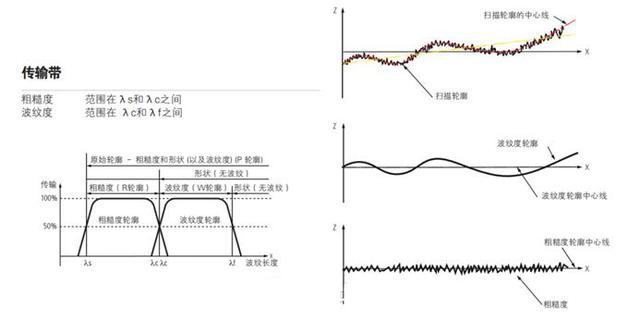

5.传输带
6.入s 滤波器
7.入c滤波器
8.入f滤波器

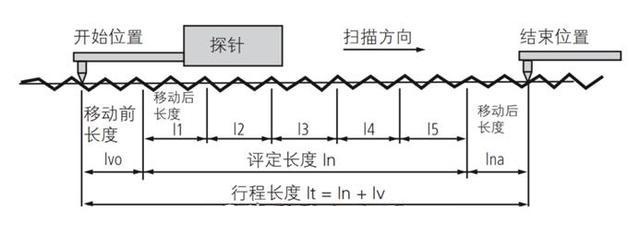

1.取样长度(Ir)
2.评定长度(In)
3.行程长度(lt)
4.清洁工件并将工件放置在一个稳定的位置上。
5.定位工件时,使其表面与探针轴垂直,表面结构的槽的方向与测量方向垂直。
6.设置所需的轮廓滤波器(入c和入s用于粗糙度)。(通常为Gaussian滤波器)
7.测量
8.将输入到技术文件中的允许数值与测量结果进行比较。
